LED контролер ES24 сходового освітлення (комплект) (SPI)

* Знятий з виробництва, нова модель "ES32 контролер сходового освітлення з PIR-датчиком"

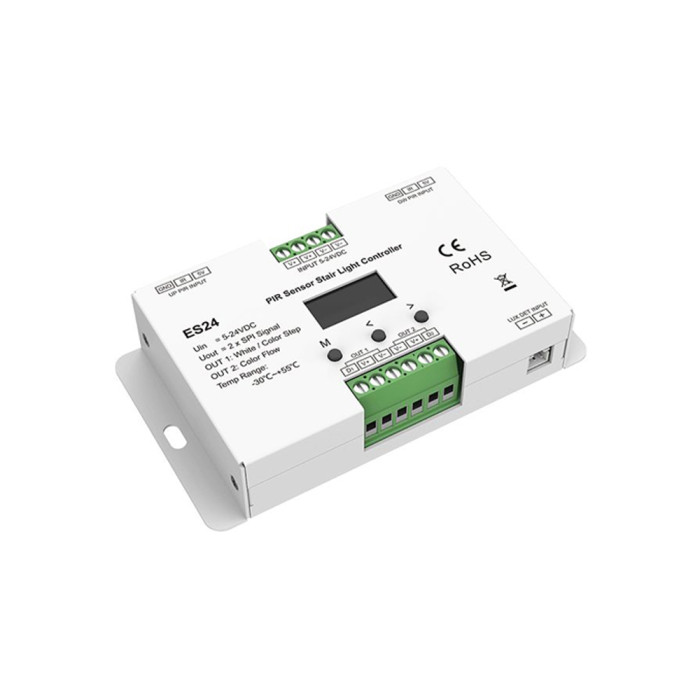

LED контролер ES24 сходового освітлення (комплект) (SPI) - це багатофункціональний контролер для розумного підсвічування сходів.

Система має ІЧ (інфра-червоний) датчик руху та датчик денного світла для автоматичного включення підсвічування. Має 2 групи виходу максимум 720 пікселів на групу для SPI стрічки, Також в комплекті субконтролери для 24 сходинки. Для живлення пристрою необхідний блок живлення постійної напруги 24V зі струмом навантаження 20A .

Опис:

• Освітлення включається автоматично при проходженні датчика руху (без зайвих клацань і шуму).
• За бажанням, можна встановити і механічні вимикачі для включення вручну.
• Завдяки датчику освітленості, підсвічування сходинок буде вмикатися лише у темний час доби.
• У комплект можна підібрати стрічку з підходящою потужністю для економії електроенергії, (можна обрати стрічку в силіконовій оболонці для безпечного миття сходів).
• Для живлення пристрою необхідний блок живлення постійної напруги 24V зі струмом навантаження 20A .
• Перший канал Color Light Flow підтримує керування до максимум 720 пікселів.
  Другий канал White/Color Light Step за замовчуванням 24 сходинки по 10 пікселів.

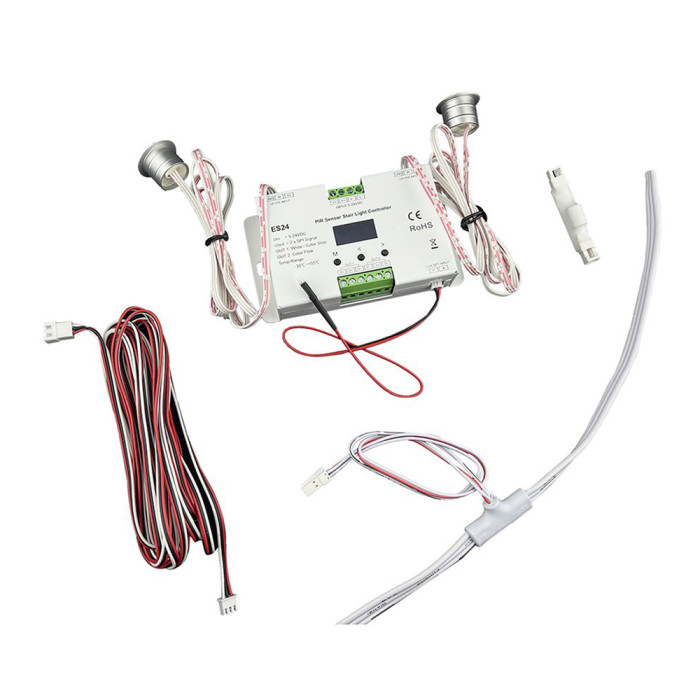

• В комплект входять 24 субконтролери (ES-F) для підключення кожної сходинки, PIR датчики руху, освітленості та з'єднувальні дроти.
• Можна збільшити максимальну кількість сходинок до 72 (кількість пікселів в сходинці 90), але необхідно докупити необхідну кількість субконтролерів (48). Все налаштування здійснюється за допомогою кнопок на панелі та OLED дисплея.
• Під час налаштування підберіть чіп відповідної стрічки. Підходить 18 чіпів, тому більшість стрічки підійде для використання з контролером.
• У налаштуваннях можна обрати бажаний колір, швидкість роботи та відповідний динамічний ефект перемикання освітлення сходів.


Залежно від обладнання, що використовується, можуть бути два режими роботи, і відповідного підключення.

1. Для підсвічування сходів монохромною (біла, нейтральна, тепла) стрічкою, сигнал керування подається по керуючому кабелю вздовж усіх сходів. У комплекті з контролером йдуть 24 субконтролери.
Усього можна підключити 72 сходинки, тому при необхідності збільшення кількості сходинок потрібно докупити необхідну кількість субконтролерів та з'єднувальних кабелів із роз'ємами.
Якщо необхідно підсвічування поручнів, то до другого виходу підключається SPI стрічка. Максимальна кількість пікселів, що підключаються, – 720. 8 значень швидкості динаміки і 8 значень яскравості світіння.
Потужність блоку живлення повинна відповідати потужності всієї стрічки, що підключається, або використовувати окремі блоки по ділянках.

2. Для підсвічування сходів та поручнів використовується тільки піксельна стрічка без субконтролерів.
Для сходів виготовляються окремі відрізки по ширині ступеня та з'єднуються послідовно. Кількість сходів у цьому варіанті за замовчуванням 24 шириною по 10 пікселів. Максимальну кількість ступенів можна запрограмувати 72, а ширину ступеня 90 пікселів. Загальна кількість пікселів, що підключаються 720.
Більше економічний варіант, але підсвічування тільки RGB. Можна вибрати один із 12 колірних сценаріїв. Сходинки можуть включатися як покроково, так і плавно у вигляді зигзагоподібної хвилі, що біжить. Можна вибирати по 8 значень швидкості та яскравості.

Крім того, можна включати покрокове підсвічування, або динамічне зигзагоподібне. Якщо це коридор, то плавне включення та вимкнення освітлення від початку до кінця коридору. Звичайно, є вибір швидкості, яскравості, налаштування порогу включення і часу затримки вимикання світла.
Для збільшення освітлюваних площ, можна використовувати кілька контролерів, включаючи їх одним вимикачем, або від одного датчика руху.

Напруга живлення 5-24VDC. Потужність блока живлення повинна відповідати загальної потужності піксельної стрічки, що підключається.
